发布全球首款Micro LED手表!康佳半导体显示超大屏与可穿戴“通吃”

第一财经 2020-12-18 21:54:29

作者:王珍    责编:王媛丽

12月18日,康佳联手重庆市壁山区政府举办了2020重庆Micro LED产业创新论坛,并发布了全球首款Micro LED手表。它采用了康佳自主研发的2英寸Micro LED微晶屏,LED芯片仅30微米,间距仅0.12毫米,是目前全球LED芯片间距最小的Micro LED显示屏。

康佳当天还发布了应用Mini/Micro LED技术的APHAEA未来屏系列新品,包括86、75和65英寸8K Mini LED背光液晶电视以及Mini LED直显电视等。今年初康佳在CES上已展出过236英寸8K Micro LED和118英寸4K Micro LED。这折射了康佳半导体显示产业超大屏与可穿戴“通吃”的雄心。

康佳打造Micro LED全链条整合能力

康佳集团总裁周彬表示,半导体产业是国家大力发展的战略新兴产业。作为新一代半导体显示技术的Micro LED,以高亮度、高对比度、低功耗等优点而备受关注,特别在超大屏和可穿戴领域有庞大的市场潜力,可能成为下一个万亿美元的新市场。

康佳已形成四大产业集群,结合自身对半导体的需求,将半导体作为新的战略板块。从2018年至今,已完成半导体业务的总体规划,并布局材料、设计、下游应用的全链条,光电和存储领域已实质落地。存储除晶圆环节已全面布局,封测产业园已开工。而重庆则是光电产业布局的重心。

重庆康佳半导体光电技术研究院自2019年9月成立以来,已打造了Micro LED全链条整合能力,申请专利近700件,建成了全制程研发、小批量的Micro LED生产线,推出了4K/8K Micro LED显示屏、柔性Micro LED显示屏,Micro LED屏的LED芯片间距也从0.375毫米创新性地缩小至0.12毫米。

“我们不仅促进产业落地,还在一些‘卡脖子’环节实现了技术突破。”周彬说,以创新为驱动,以实业为载体,是康佳的发展理念。未来康佳将助力重庆市壁山区打造千亿级的光电产业集群。

工业和信息化部信息司调研员金磊说,中国显示产业前景广阔,新型显示技术不断突破。以Micro LED为例,它是显示与LED技术的结合,因此上下游都在布局,显示企业在推动,LED芯片及下游企业在进入,整机企业也在进军,行业正加快发展。

“全球Micro LED行业还处于培育起步阶段,国内与国际几乎处于同一水平线上,未来发展空间大有可为。”金磊说,工信部将从产业规划、材料设备配套、行业标准制订等方面给予扶持,推动Micro LED等新型显示技术实现跨越式发展。

中国有望在全球率先量产Micro LED

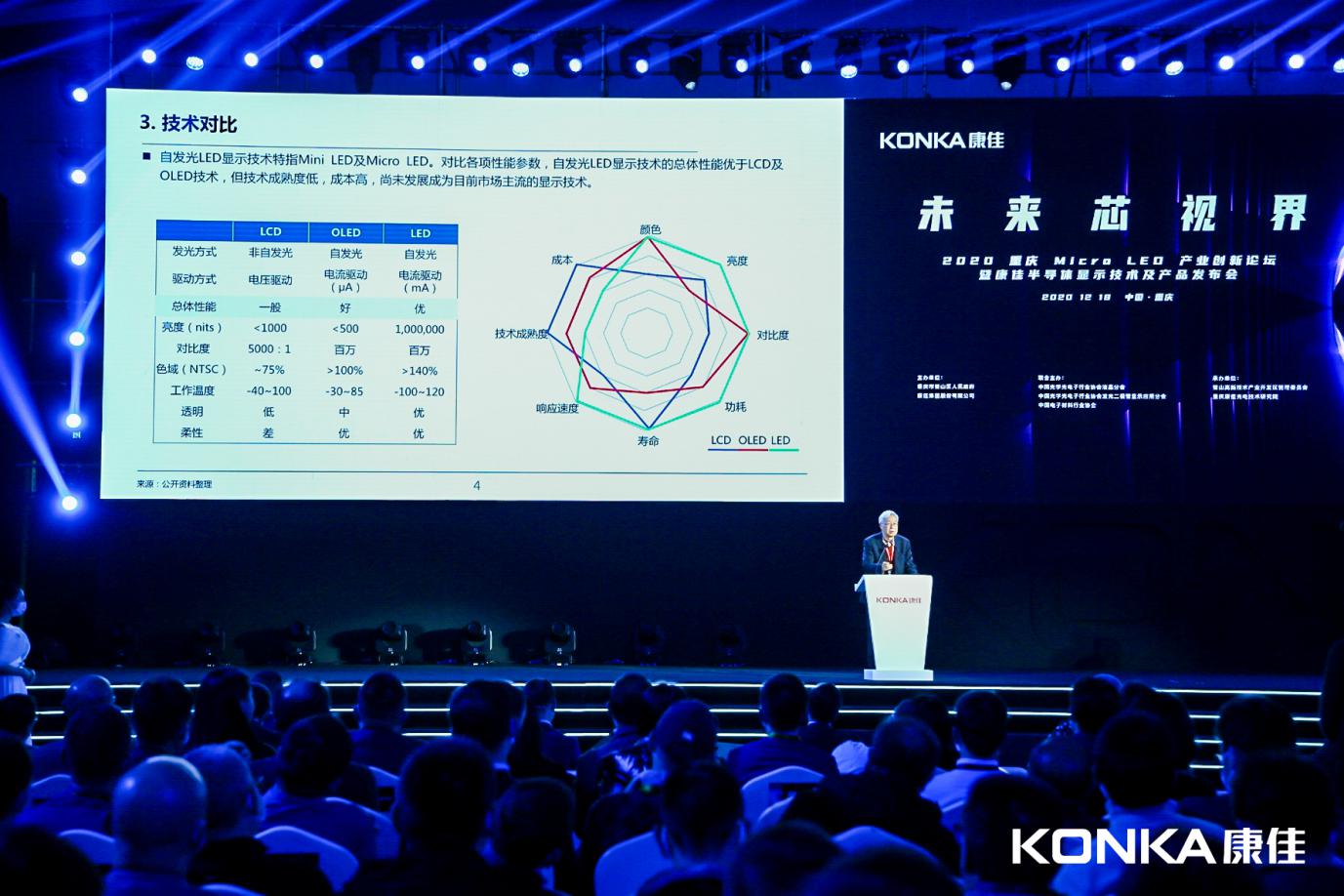

中国科学院院士欧阳钟灿参观了康佳重庆半导体光电技术研究院后预言,中国在LCD(液晶)、OLED面板领域并不是第一个量产的国家,但也许能够在Micro LED新型显示领域实现率先量产。

他认为,LED芯片小于50微米才是Micro LED,它自发光、高分辨率、色彩表现好。至今,多家企业已发布Micro LED产品。用于AR\VR、可穿戴领域的小尺寸Micro LED显示屏可能将首先量产。Micro LED显示屏还可用于电视、手机、车载等领域,预计2025年Micro LED产值可达65亿美元。

原来LED做灯源,现在看到它还可以做显示,一下子业界投资非常热。欧阳钟灿说,液晶成本低、寿命长;OLED成本高、寿命不太长,因是有机材料;所以,如果Micro LED做成显示,可能是人类历史上最好的一种显示技术。要推动一项新技术,一定要有龙头企业,期望康佳发挥带动作用。

不过,Micro LED不是投资一热就可以量产的。欧阳钟灿提醒说,Micro LED还面临着LED芯片小型化、巨量转移、驱动显示、修复等技术难题。作为Micro LED的技术铺垫,Mini LED(LED芯片大于50微米并小于100微米)现在可以做背光源,帮助LCD(液晶)面板提高显示效率。

谈及显示产业的新格局,中国光学光电子学会液晶分会秘书长梁清新说,日本、韩国企业引领了之前CRT(彩管)、LCD和OLED的显示技术变革,中国企业能否在新一轮显示技术变革中从跟随转变为引领,需业界共同努力,尤其需要上下游协同创新,完善从材料、设备到应用的全产业链。

“双轮驱动”助康佳半导体显示走远路

康佳集团副总裁、重庆康佳半导体光电技术研究院董事长李宏韬介绍说,康佳2018年启动战略转型,通过“科技+产业+园区”的新模式跨越式发展。两年多来,康佳转型初见成效,半导体业务是重中之重,覆盖存储、光电、第三代半导体等领域,希望在五到十年内跻身国际先进的半导体公司之列。

“我们雄心大,困难更大。”李宏韬说,康佳半导体光电产业最重要的项目布局在重庆,包括重庆康佳半导体光电技术研究院和重庆康佳半导体光电产业园,总投资将达300亿元,体现了“科技+产业+园区”的新模式。

原来做家电的康佳,为什么进军光电产业?李宏韬解释说,Micro LED被称为终极显示技术,响应快、高集成、高可靠性,可以覆盖从微型显示到大型显示的各种应用场景,将有万亿美元的市场,是显示技术半导体化的一次变革,必将带来机会。所以,康佳决定进入这个领域。

一年多来,重庆康佳半导体光电技术研究院与重庆康佳半导体光电产业园的发展,超出预期。研究院已有研发人员300人,85%是硕士学历;已申请695项专利。其Micro LED业务涉及芯片、巨量转移、驱动设计等环节,只有这些环节与终端结合,才能让Micro LED逐步成熟、真正产业化。

当下,康佳光电业务采取Mini LED加速产业化、Micro LED加大技术研发的“双轮驱动”战略。李宏韬说,现在Mini LED产业化已经成熟,遇到的风险可反馈给Micro LED校正研发方向;Micro LED的技术应用则可帮助Mini LED加快市场渗透,“希望双轮驱动,让光电技术研究院走得更稳、更远”。

因此,当天康佳推出了Mini LED产业化的系列新品。其中,Mini LED直显产品,芯片间距从0.4毫米到1.56毫米,覆盖室内和户外场景,亮度高,性价比也高。应用巨量转移技术,芯片成本下降60%。而8K Mini LED背光的液晶电视,覆盖86、75和65英寸,是明年主打产品,销量会超百万台。

在Micro LED方面,康佳推出了全球首款应用了间距0.12毫米微晶屏的Micro LED手表,其屏幕LED芯片小于30微米,驱动显示用了主动式低温多晶硅(AM-LTPS)技术,并应用了混合式巨量转移技术,因此亮度高、色域广、耐高低温、可续航35天。李宏韬相信微晶屏会在手表上先应用。

“我们已攻克了一些Micro LED的核心技术,取得了阶段性的突破。”李宏韬说,但这个产业依靠康佳一已之力是做不大的,希望上下游共同努力,实现中国光电显示行业实质性的突破。
